Popis produktů

Toto je aCNC centrum pro řezání a obrábění hliníkových profilůkterá se integrujeERPsoftware pro dveře a okna +3-úhlové efektivní řezání+ 3-stanice/ 4-směr/ 8-osové vrtání a frézování + laserové rýhování.

Profilové suroviny se vkládají do oběhového čerpadla pro inteligentní upnutí, které lze realizovatúhlové řezání, vrtání a frézováníotvory pro vstřikování lepidla, rohové kódové otvory, otvory pro čepy, drenážní otvory, otvory pro zámkovou skříňku, čáry středového sloupce, srážení hran pohonu, řezání ochrany rohů, atd. .
Po upnutí není potřeba žádný obrat ani třídění. Po dokončení veškerého zpracování vstupuje přímo do procesu montáže.
Zařízení zabírá malou plochu, má nízké nároky na obsluhu a má rychlou dobu zpracování. Jedná se o klíčový konkurenční produkt pro hromadnou výrobu dveří a oken, který usnadňuje zpracování dveří a oken.
Vhodné pro zpracování dveřních a okenních profilů s hliníkovými profily ne většími než 180 mm na šířku a 150 mm na výšku.

1. CNC hliníkové profilové řezací a obráběcí centrum se skládá z8 hlavních modulů: nakládací a dopravní modul, podávací modul, řezací modul, vrtací a frézovací modul, laserový značkovací modul, vykládací modul, vykládací výstupní modul a automatický etiketovací modul, čímž se realizuje ruční nakládání hotových materiálů Jednorázové upnutí, bez obrátek, bez třídění, všechny flexibilní automatické operace zpracování kompozitů.

2. Po jednoduchém nastavení systému může systém přímo automaticky zpracovávat data optimalizovaná softwarem. Zákazníci mohou také importovat data zpracování profilu optimalizovaná softwarem pro optimalizaci dveří a oken do provozu a systému pomocí USB disku nebo sítě (nutnost předem komunikovat s výrobcem softwaru datovou strukturou).

3. Tento model využívá importovaný řídicí systém a regulátor absolutní hodnoty sběrnice. Celý stroj sdílí 16 CNC os, 10 os frekvenčního převodu, víceúrovňové lisování a podpora materiálu jsou realizovány pomocí CNA komunikace, frekvenčního měniče, sběrnice řidiče a řízení programu PC. Přenos dat je stabilní a rychlý.

4. Rozhraní člověk-stroj průmyslového řídicího počítače je pro obsluhu pohodlnější a je pohodlnější přepínat výběr funkcí, úpravu parametrů a odstraňování problémů řezací pily.

5. Vybaveno automatickou tiskárnou čárových kódů pro tisk identifikace materiálu v reálném čase, informace o procesu lze identifikovat pro usnadnění správy materiálu.

Specifikace produktů

Zdroj napájení	380V/50Hz nebo přizpůsobené
Pracovní tlak vzduchu	0.6-0.8MPa
Spotřeba vzduchu	200 l/min
Požadavky na teplotu pracovního prostředí CNC systém:	{{0}} stupeň -60 stupeň (LCD obrazovka: 0 stupeň -60 stupeň)
Pneumatické komponenty:	-5 stupeň -70 stupeň
Celkový výkon	45,55 kW
Výkon vřetena pily:	3.{1}KW×3
Výkon frézovacího vřetena:	3.{1}KW×8
Výkon serva:	{{0}},4KW×3/1.0KW×3/0,75KW×10
Výkon dopravníku třísek:	0,75KW×1
Rychlost odstraňování třísek:	asi 4 metry/minutu
Otáčky motoru vřetena:	2850 ot./min
Specifikace pilového kotouče:	∮550×4.4×∮30×120
Úhel řezu:	+45º / 90 stupňů /-45º
Velikost průřezu řezaného profilu (šířka × výška):	Rozměr 180 × 150 mm
Způsoby řezání:	2 pily směrem dolů, 1 horizontální pila
Délka přesnosti řezání:	±0.2 mm
Kolmost mezi řeznou plochou	Menší nebo rovno 0.1 mm
Přesnost úhlu:	4＇-6＇
Rozsah nakládací délky suroviny:	1000 mm-6500mm
Rozsah délky řezání	100 mm-6500 mm
Počet podávání surovin	(9+1) Kruhové podávání
Cesta manipulátoru při krmení	asi 6500 mm
Vykládací cesta manipulátoru	asi 1000 mm
Rozsah upínání osy C	300 mm-5000 mm
Rychlost řezání pilového kotouče:	30 m/min
Celkové rozměry (délka × šířka × výška):	17000 × 4000 × 3000 mm
Váha cca:	12T

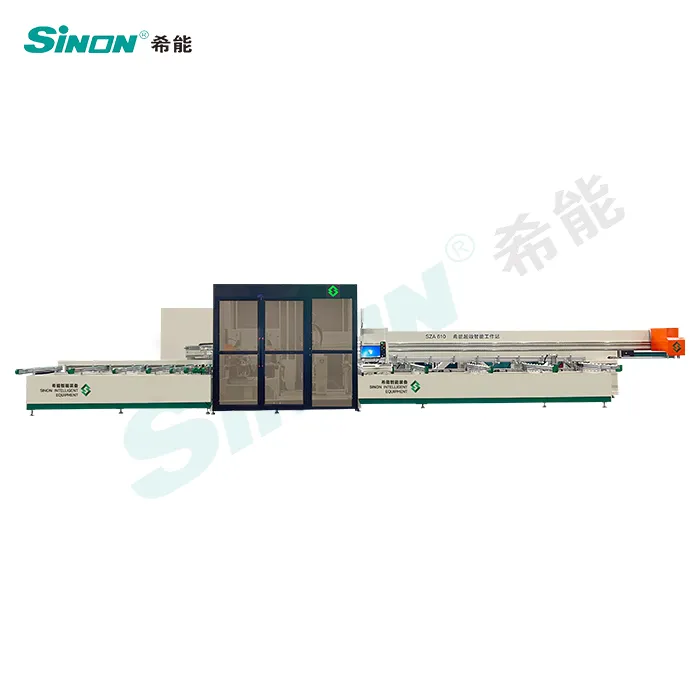

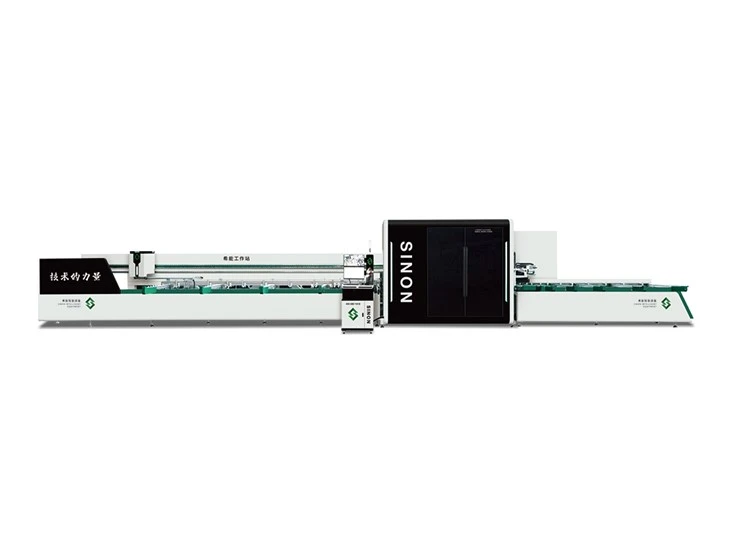

Obrázky produktů
